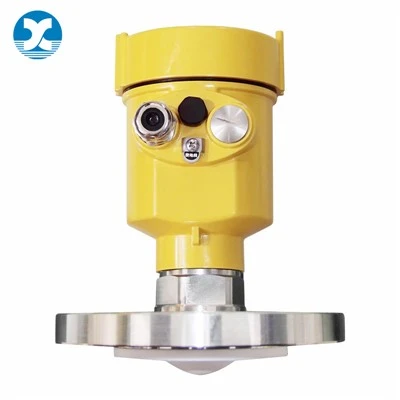

Radara līmeņa sensors lietošanai augstā temperatūrā

Augstas-temperatūras procesa vide rada unikālas mērīšanas grūtības: karstie tvaiki izkropļo mikroviļņu izplatīšanos, termiskie putekļu mākoņi vājina atbalss signālus, un ilgstošs karstums laika gaitā var pasliktināt antenas materiālus un elektroniskos komponentus. Standarta radara sensori šādos apstākļos bieži cieš no signāla novirzes, nestabiliem rādījumiem vai saīsināta kalpošanas laika. Šisaugstas{0}}temperatūras lietojuma radara līmeņa sensorsrisina šīs problēmas, izmantojot augstas{0}}frekvences šaurā stara-tehnoloģiju, termiski stabilu PTFE objektīva antenu un iztīrāmu atloku dizainu. Fokusētais radara stars šķērso karstos tvaikus un termiskos putekļus, lai nofiksētos uz materiāla virsmas. PTFE objektīvs saglabā izmēru un dielektrisko stabilitāti karstuma ietekmē, un iztukšošanas interfeiss ļauj regulāri tīrīt, lai novērstu siltuma ietekmētā materiāla salipšanu uz antenas. Atšķirībā no vispārējas nozīmes{6}}cietajiem radariem, šī versija par prioritāti piešķir termiskajai stabilitātei un siltuma-pielāgošanās spējai videi. Tas ir piemērots karstā pulvera tvertnēm, termiskās apstrādes tvertnēm un augstas temperatūras-materiālu uzglabāšanas telpām. Standarta konfigurācija aptver procesa temperatūru līdz 200 grādiem; kad jūsu process kļūs karstāks, mūsu inženieru komanda norādīs alternatīvus radaru modeļus ar atbilstošiem dzesēšanas piederumiem un termiskajiem rādītājiem.

Augstas-frekvences šaura-staru termiskā iespiešanās

76–81 GHz fokusētais radara stars iekļūst karsto tvaiku un termisko putekļu slāņos, uzturot stabilus atbalss signālus paaugstinātas -temperatūras procesa vidē.

Termiski stabila PTFE objektīva antena

78 mm integrēta PTFE pildīta objektīva antena saglabā izmēru un dielektrisko stabilitāti karstumā, atbalstot procesa temperatūru līdz 200 grādiem standarta konfigurācijā.

Augstāka temperatūra ar dzesēšanas struktūru

Procesa apstākļiem, kas pārsniedz 200 grādus, var konfigurēt papildu dzesēšanas struktūras (dzesēšanas izlietnes pagarinājumu, gaisa vai ūdens dzesēšanu), lai aizsargātu elektroniskās sastāvdaļas un pagarinātu kalpošanas laiku.

Iztīrāms universāls atloks ar siltuma pārvaldību

Universāls atloks ar gaisa iztukšošanas saskarni nodrošina tīrīšanu no karstuma-izmantotā materiāla. Antenas orientāciju var regulēt, lai optimizētu signāla izlīdzināšanu karstos tvertnēs.

Stabila precizitāte termiskā stresa apstākļos

±5 mm mērījumu precizitāte tiek uzturēta, izmantojot optimizētu signāla apstrādi, kas kompensē temperatūras -izraisītās signāla izmaiņas, samazinot nolasījuma novirzi karstā vidē.

Vairāku{0}}režīmu nodošana aktuālajām vietnēm

Lokālā LCD tastatūra, Bluetooth programmētājs un izvēles 5G attālā atkļūdošana ļauj konfigurēt, nepakļaujot{1}}ilgstoši augstai temperatūrai-vietnes apgabalos.

Plašs 120 m mērījumu diapazons

Aptver mazas karstās apstrādes tvertnes līdz augstām termiskās uzglabāšanas tvertnēm, kas piemērotas vienotai uzraudzībai augstas{0}}temperatūras ražošanas līnijās.

Elastīga jauda un signāla izvade

Standarta divu{0}}vadu 4-20mA / HART; pielāgota četru vadu un RS-485 Modbus pēc izvēles. DC24V un AC220V barošanas avota iespējas atbilst dažādām vietnes elektriskām shēmām.

Patstāvīgi droša sprādziena{0}}novērtējums

Ex ia IIC T6 Ga sertifikācija atbalsta izvietošanu augstas -temperatūras zonās ar degošu putekļu vai uzliesmojošu tvaiku bīstamību.

IP67 aizsardzība pret putekļiem un mitrumu

Slēgtais korpuss ir izturīgs pret putekļu un mitruma iekļūšanu, nodrošinot drošu darbību karstā, putekļainā rūpnieciskā vidē.

Šis augstas{0}}temperatūras radara līmeņa raidītājs izmanto 76–81 GHz FMCW radaru, kas savienots pārī ar PTFE objektīva antenu un iztukšošanas{3}}atloku. Standarta PTFE lēcu versija iztur procesa temperatūru līdz 200 grādiem. Lietojumprogrammām, kurām nepieciešami augstāki temperatūras rādītāji, konsultējieties ar mūsu inženieru komandu, lai iegūtu pareizi saskaņotus modeļus un dzesēšanas komplektus. Pilnas tehniskās specifikācijas var atrast zemāk:

Augstas{0}}temperatūras pulvera tvertnes

Stabils karsto pelnu, cementa klinkera pulvera un termiskā procesa pulvera uzglabāšanas līmeņa monitorings cementa un spēkstacijās.

Metalurģijas karsto materiālu tvertnes

Uzticami mērījumi karstiem granulētiem izdedžiem, saķepinātiem materiāliem un augstas{0}}temperatūras minerālu uzglabāšanai metalurģijas procesos.

Būvmateriālu termiskās apstrādes līnijas

Nepārtraukta līmeņa izsekošana karstā ģipša, kaļķa un klinkera tvertnēm būvmateriālu ražošanā.

Augstas{0}}temperatūras ķīmiskās reakcijas tvertnes

No reaktoriem un žāvētājiem izvadīto karsto ķīmisko pulveru un granulētu starpproduktu līmeņa uzraudzība.

Pārtikas un barības termiskā apstrāde

Līmeņa mērīšana karstiem graudu, grauzdētu barības granulu un žāvētu pārtikas pulveru uzglabāšanai pēc termiskās apstrādes.

Rūpnieciskās karsto putekļu savākšanas sistēmas

Uzticama līmeņa noteikšana augstas{0}}temperatūras putekļu savācēja tvertnēs un termisko pelnu krātuvēs.

Q1: Kāda ir maksimālā procesa temperatūra, ko šis radars spēj apstrādāt?

A: Standarta PTFE objektīva konfigurācija atbalsta procesa temperatūru līdz 200 grādiem. Karstākiem apstākļiem var konfigurēt papildu dzesēšanas struktūras, piemēram, siltuma izlietnes pagarinājumus, gaisa dzesēšanu vai ūdens dzesēšanu. Lūdzu, norādiet savu faktisko procesa temperatūru, lai mūsu inženieri varētu apstiprināt piemēroto modeli un siltuma piederumus.

2. jautājums. Kā šis augstas temperatūras{1}}radars atšķiras no standarta cietā radara?

A. Šajā modelī ir uzsvērta termiskā stabilitāte: PTFE objektīva antena saglabā veiktspēju karstumā, augstas -frekvences stars iekļūst karstos tvaikos un termiskajos putekļos, un iztīrīšanas saskarne novērš siltuma-ietekmētā materiāla salipšanu. Standarta cietajiem radariem var nebūt šo termisko-adaptīvo konfigurāciju, un tie var ciest signāla novirze karstā vidē.

Q3: Vai karstie tvaiki ietekmē radara mērījumu precizitāti?

A: 76–81 GHz augstas-frekvences šaurais stars ir mazāk jutīgs pret tvaiku traucējumiem nekā zemākas-frekvences radari. Apvienojumā ar optimizētu signāla apstrādi, tas uztur stabilus rādījumus pat karstā tvaika vidē.

4. jautājums. Kā antenu tīra augstas-temperatūras putekļainos apstākļos?

A: Universālajā atlokā ir iekļauts iztukšošanas interfeiss saspiestā{0}}gaisa tīrīšanai, ko var periodiski vai nepārtraukti darbināt, lai noņemtu siltuma-ietekmēto putekļu uzkrāšanos, neizjaucot instrumentu.

Q5: Vai es varu regulēt antenas leņķi karstos tvertnēs ar neregulārām materiāla virsmām?

A: Jā. Universālais atloks ļauj uz vietas-noregulēt antenas orientāciju, lai mērķētu radara staru uz materiāla virsmu un izvairītos no tvertnes sienas vai iekšējās struktūras traucējumiem.

Q6: Ko darīt, ja mana procesa temperatūra pārsniedz 200 grādus?

A: Mēs piegādājam vairākus radaru modeļus ar dažādiem siltuma rādītājiem un papildu dzesēšanas piederumiem. Kopīgojiet savu procesa temperatūru, vidēja veida un tvertnes izmērus, un mūsu komanda ieteiks atbilstošu augstas temperatūras konfigurāciju.

Ja jums ir nepieciešams uzticams līmeņa mērījums augstas{0}}temperatūras procesa vidē, jo īpaši karstā pulvera tvertnēs, termisko materiālu tvertnēs un putekļainos karstās rūpniecības objektos, mūsu radara līmeņa sensors augstas temperatūras lietojumiem piedāvā mērķtiecīgu risinājumu. Lūdzu, norādiet procesa temperatūru, vidējo tipu, tvertnes izmērus, uzstādīšanas nosacījumus un jaudas/komunikāciju prasības. Mūsu inženieri apstiprinās piemēroto modeli, dzesēšanas piederumus un attīrīšanas konfigurāciju, pēc tam sniegs pielāgotu tehnisko piedāvājumu un konkurētspējīgu piedāvājumu.
